Din butik modtager et parti Inconel 718 turbinevinge-låseplader, en stak titanium-brandtætninger og et sæt hærdede D2-indsatser til en smedning af landingsstel. Tegningen opfordrer til profiltolerancer i området ±0,005 mm, en overfladefinish bedre end Ra 0,8 μm og et omstøbt lag fri for mikrorevner. Produktionsplanen giver dig syv dage.

Krav som disse er grunden til, at wire EDM indtager en så stabil plads i luftfartsindustrien. Tråd EDM - også skrevet wire-cut EDM eller WEDM - fjerner materiale med kontrollerede elektriske udladninger i en dielektrisk væske, så hårdheden og sejheden af ​​emnet ikke begrænser processen, som de begrænser fræsning eller slibning. Materialeeer, der er svære eller umulige at skære med et kantværktøj, kan stadig skæres til en færdig profil. Luftfartsforretninger har i årtier stolet på processen for grantræspalter, kølefunktioner, præcisionsbeslag, tætningsringe og tyndvæggede huse, hvor grater, værktøjsudbøjning og slibebrænding ikke er acceptable.

Denne vejledning dækker, hvordan processen opfører sig på fly- og rumfartsmaterialer, hvor de praktiske grænser for tolerance, overfladefinish og overfladeintegritet ligger, hvilken maskinklasse der er værd at overveje for en given delfamilie, og hvad du skal verificere, før du afgiver en ordre - inklusive en skæretest på dit eget materiale.

Hvorfor Wire EDM bruges til rumfartskomponenter

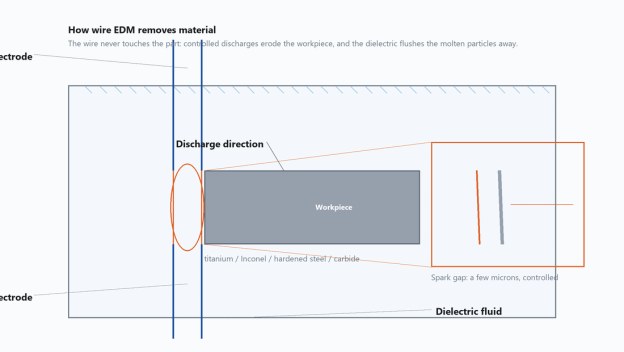

Wire EDM genererer hver udladning mellem en tynd strømførende trådelektrode og arbejdsemnet, med skærezonen nedsænket i (eller skyllet af) dielektrisk væske. Tråden rører aldrig delen, gnistgabet holdes inden for et par mikrometer, og dielektrikumet fører de smeltede partikler væk. Fordi skærekraften i det væsentlige er nul, bøjer tynde vægge ikke, sarte træk rives ikke i stykker, og der er intet kantværktøj til at spåne eller knække. Det er det, der gør en CNC-wire EDM-maskine til en naturlig pasform til dele, der ellers ville blive forvrænget under mekanisk belastning.

Fire egenskaber betyder mest i rumfartsarbejde:

• Materialets hårdhed er ikke en barriere. Et fuldt hærdet værktøjsstålskær, et støbt Inconel-hus og en sintret hårdmetal slidpude kan skæres på samme maskine; det, der ændrer sig, er den opnåelige tilførselshastighed, ikke gennemførligheden.
• Den varmepåvirkede zone er tynd. Fordi hver udladning kun varer mikrosekunder, og dielektrikummet slukker overfladen med det samme, er det berørte lag meget tyndere end ved laser- eller plasmaskæring.
• Der er ingen mekanisk grat. Det omstøbte lag er ensartet langs konturen, og det kan styres med et trimpas i stedet for håndefterbehandling.
• Stakskæring er praktisk. Flere tynde plader kan klemmes sammen og skæres som én stak, hvilket øger produktiviteten for tætningsplader og shims.

For hver ny del kører flyproduktionsplanlægningen en fabrikations-eller-køb og processammenligning. Den mest almindelige sammenligning er wire EDM mod CNC fræsning, laserskæring og slibende vandstråle for samme geometri.

Luftfartsmaterialer velegnet til Wire EDM

Rumfartsproduktion bruger en snæver familie af højtydende legeringer, og de fleste af dem er svære at bearbejde med konventionelle midler: titanlegeringer, nikkelbaserede superlegeringer, højstyrkestål, hårdmetalværktøjsmaterialer og aluminiumsskrogslegeringer. Hver gruppe opfører sig forskelligt i EDM-gabet, og disse forskelle påvirker tilspændingshastighed, trådspænding og skylleindstillinger. En metalskærende EDM-maskine er ikke afhængig af en skærkant, så hårdhed blokerer den ikke - men termisk ledningsevne, smeltepunkt og måden, hvorpå materialet størkner, former stadig resultatet.

Tabellen nedenfor opsummerer, hvordan disse materialer typisk reagerer på mellemhastigheds- og højhastigheds-WEDM-udstyr ved hjælp af en molybdæntrådselektrode og standardskæreparametre.

Relativ grov skærehastighed har betydning for produktionsplanlægning. Rangeringen nedenfor er kvalitativ og er givet som en planlægningsvejledning, ikke som målte værdier - det faktiske resultat afhænger af emnehøjde, tråddiameter, skylleforhold og generatorindstillinger.

Denne rangordning har praktiske konsekvenser. Et job i aluminium kan køre flere gange hurtigere end et tilsvarende hårdmetalarbejde. De samme forskelle påvirker maskinvalget: En butik, der skærer for det meste superlegeringer, har fordel af fin pulsstyring og et robust wiredrev, mens en butik, der skærer i aluminium og stål, kan køre enklere maskiner med højere gennemløb. Det forklarer også, hvorfor multi-cut-strategier er standard i luft- og rumfart - det første snit etablerer formen, og et eller to trimpas forbedrer finishen og fjerner det meste af det omstøbte lag. På titanium og Inconel dele er disse trimpas ofte forskellen mellem en afvist og en godkendt del.

Fire praktiske bemærkninger før indstilling af parametre:

• Titaniumpulver fra snittet er slibende; filtrer dielektrikumet omhyggeligt og skift filtermediet efter tidsplanen.
• Nikkelbaserede superlegeringer kan arbejdshærde, hvis snittet går i stå; hold skylletrykket stabilt og hold øje med spaltespændingen.
• Carbid bør skæres med en ny eller næsten ny tråd for at undgå tilspidsning forårsaget af trådslid.
• Til stablede aluminiumsdele skal du tilføje et opofrende toplag for at beskytte det første lag mod skader på ledningsindføringen.

Wire EDM vs CNC fræsning, laserskæring og vandstråle

Den vigtige læsning af denne tabel er ikke, at wire EDM vinder hver linje. Fræsning er ofte hurtigere for store lommer af blødt materiale, og vandstråle foretrækkes til meget tykke plader, hvor overfladefinish ikke er kritisk. Wire EDM er bedst, når delen er tynd, indviklet, lavet af hærdet materiale eller skåret i en stak, hvor kantkvaliteten skal være identisk på tværs af mange lag.

I praksis produceres dele til rumfart ofte ved at kombinere processer. En komponent kan formales for at fjerne bulkmateriale, varmebehandles og derefter wire skæres til den endelige form. Denne hybridrute forkorter cyklustiden og bevarer præcisionen af ​​de hårdhedsafhængige funktioner. Fordi processen kører uden opsyn efter den første opsætning, kan én operatør overvåge flere maskiner i lavsæsonen, hvilket forbedrer maskinudnyttelsen.

Tolerancer, overfladefinish og overfladeintegritet

Luftfartstegninger kontrollerer tre overfladerelaterede karakteristika: dimensionsnøjagtighed, overfladeruhed og metallurgisk integritet. Wire EDM adresserer dem hovedsageligt gennem antallet af gennemløb. Det første gennemløb er det grove snit; hvert efterfølgende gennemløb kører med lavere energi med en offset, og forbedrer finishen og fjerner det meste af det omstøbte lag. Styresystemet holder den samme ledningsvej for hver gang, så det, der skifter mellem passager, er pulsenergi, offset og tilspændingshastighed.

Hvor mange gennemløb en given del har brug for, og hvilken finish der kan opnås, afhænger af maskinen, materialet, emnets stivhed og generatorindstillingerne. Derfor er en skæretest på dit eget emne den praktiske måde at bekræfte det på. Til reference er POOSN's publicerede seriebasislinje en bearbejdningsnøjagtighed på 0,02 mm, op til ±0,012 mm på den seneste iteration, med overfladeruhed ned til Ra ≤ 1,2 μm.

Overfladeintegritet er den faktor, der adskiller Aerospace wire EDM fra almindelig wire cutting. Det omstøbte lag - det hvide lag - er en tynd genstørknet film, der er efterladt på den afskårne kant efter en ru gennemføring. I industripraksis rapporteres et groft snit ofte at efterlade et hvidt lag i størrelsesordenen 15 til 30 μm afhængigt af pulsenergi; et trimsnit bringer det typisk under omkring 5 μm, og en fin finish passerer lavere igen. Hvis dette lag indeholder mikrorevner, kan det blive et udmattelsesinitieringssted på en turbineskive eller et strukturelt beslag. Den praktiske konsekvens er den samme uanset det nøjagtige tal: en certificeret luftfartsdel skal normalt have mindst ét ​​trimpas efter grovskæringen, og den acceptable grænse for hvidt lag skal defineres i indkøbsordren eller på tegningen.

Købere bør bede om en metallurgisk evaluering, når en ny proces eller materiale er kvalificeret. Standardpraksis er at snitte delen, polere og ætse tværsnittet, undersøge kanten under et mikroskop og registrere resultatet. Evalueringen bliver en del af den første artikelinspektionsrapport og bibeholdes i hele programmets levetid.

Konisk skæring har sin egen effekt på overfladens integritet. Når wiren løber på skrå, er udledningsvejen længere på den ene side, hvilket ændrer den lokale finish og kan efterlade en matere kant på den indre radius. Maskiner designet til store koniske vinkler reducerer dette ved at holde trådstyrene tæt på arbejdsemnet og opretholde ensartet udskylning på begge sider - en detalje, der har betydning for vinklede tætningsområder og lignende funktioner. Hvor delen kræver en stor tilspidsningsvinkel, kan en WEDM-maskine med stor tilspidsning være påkrævet; på standardmaskiner er tilspidsningsevnen meget mindre.

Sådan vælger du en Wire EDM-maskine til rumfart

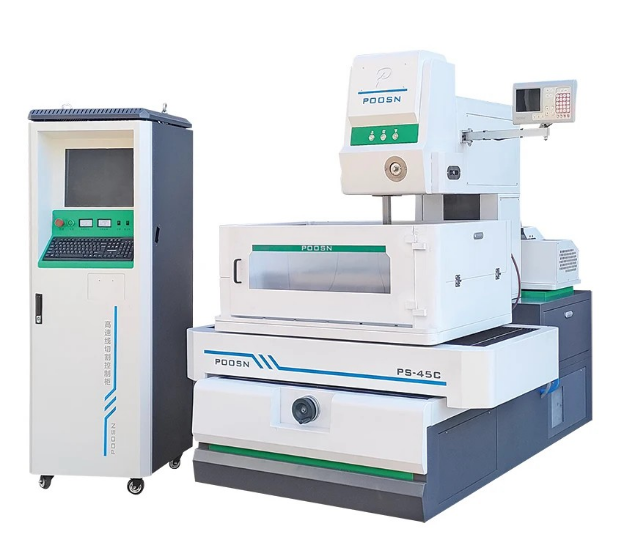

Tre klasser af wire EDM-maskiner er almindelige i rumfartsarbejde: højhastigheds wire EDM, medium-speed wire EDM og stor konisk wire EDM. En mellemhastighedsmaskine anses ofte for at være en passende mulighed for flyvehardware, der kræver snævre tolerancer og en kontrolleret overfladefinish, fordi den balancerer nøjagtighed, finish og driftsomkostninger. Højhastighedsmaskiner forbliver nyttige til grovskæring, forberedelse af værktøj og billigere prototyper. Stort tilspidsede maskiner anvendes, hvor selve geometrien kræver en stejl vinkel. Fordi det rigtige valg afhænger af delblandingen, bør udvælgelsen starte fra arbejdet i stedet for fra en enkelt specifikationsfigur.

Start med arbejdskuverten. Luftfartsdele kan være overraskende store - et titaniumrammeelement kan for eksempel måle mere end en meter på tværs - men de fleste præcisionsdele passer komfortabelt i en mellemstor kuvert. Tjeklisten nedenfor er den, vi anbefaler at bruge, når vi sammenligner tilbud:

• Angiv hver enkelt delfamilie med dens kuvertstørrelse, materiale, tilspidsningsvinkel og påkrævede finish.
• Beregn skæremålerne om måneden for at vælge mellem en maskine og to.
• Bekræft, at maskinen kan køre uden opsyn, inklusive pålidelig automatisk trådtrådning.
• Bed om en skæretest på dit faktiske materiale og geometri, før du udsteder ordren.
• Sammenlign træningsprogrammet og reservedeles responstid mellem leverandører.

Ud over maskinklassen betyder konfigurationen noget: en højpræcisions servoakse med glasskala-feedback, automatisk ledningsspændingskontrol, en dielektrisk køleenhed til termisk stabilitet og et filtersystem, der er nemt at servicere. Mange købere beder også om et lagret parameterbibliotek organiseret efter materiale, så operatørerne ikke behøver at genopbygge indstillinger for hver ny legering. En høj nøjagtighed wire EDM er ikke ét varenummer; det er en kombination af mekanisk justering, kontrolkvalitet og operatørens evne til at aflæse spalteforholdene.
