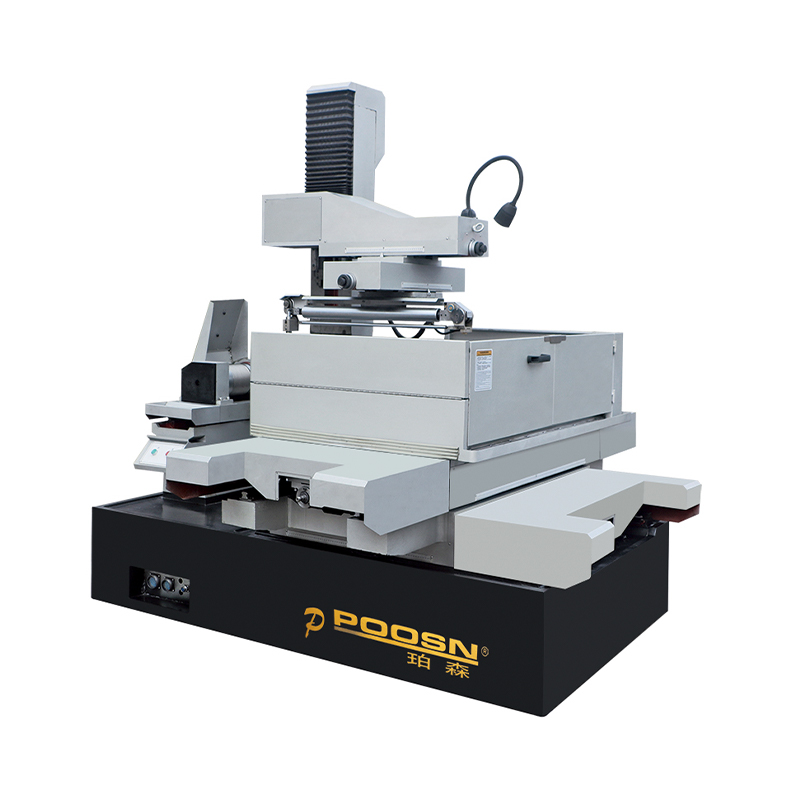

Inden for præcisionsstøbebearbejdning og fremstilling af komplekse komponenter har Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. (herefter benævnt "Xinchengyang Machinery") udnyttet sin dybe fremstillingsarv og omfattende tekniske ekspertise til at hæve ydeevnen af sin DK45D Large-Taper Electrical-industristandard til DK45D Large-Taper Elektrisk afladning (CUTDM Electrical Wire).
Som et værktøjsmaskine, der er specielt udviklet til bearbejdningsopgaver med stor vinkel, fungerer DK45D ikke kun som en kerne i Xinchengyang Machinerys produktportefølje, men også som et formidabelt værktøj til at løse de udfordringer, der er forbundet med at skære komplekse rumlige geometrier. Den følgende analyse vil give en dybdegående undersøgelse af den tekniske kerne af dette produktionskraftcenter, og udforske nøgledimensioner såsom dets kernearkitektur, storkoniske bearbejdningslogik, stabilitetskontrolmekanismer og industriapplikationer.
Dybdegående analyse af DK45D Large-Taper Wire-Cut EDM Teknologi
I. Behandlingslogikken i rumlig 4-akseforbindelse
Kernefordelen ved DK45D ligger i dens exceptionelle rumlige ydeevne. I modsætning til konventionel 2D plan skæring opnår denne model fleksibel rumlig vipning af elektrodetråden gennem den meget præcise, synkroniserede sammenkobling af dens U- og V-akser.
Variabel konisk skærekapacitet: Værktøjsmaskinen er i stand til at justere hældningsvinklen på elektrodetråden i realtid under bearbejdningsprocessen, hvilket muliggør produktion af komplekse emner med tydelige øvre og nedre profiler.
Kompensation for rumlig bane: For at imødegå kompensationsfejl i tråddiameter - som er tilbøjelige til at opstå under skæring med stor tilspidsning - har Xinchengyang Machinery optimeret sine kontrolalgoritmer for at sikre, at den skårne overflade bevarer en høj grad af geometrisk konsistens, selv ved ekstreme vinkler.
II. Forbedret mekanisk strukturel stabilitet
Under store koniske bearbejdningsoperationer overstiger den laterale spænding, der udøves på elektrodetråden, væsentligt, hvad man støder på ved standardbearbejdning. Xinchengyang Machinery har implementeret en række forstærkningsforanstaltninger i det strukturelle design af DK45D:
Sengestøtte med høj stivhed: For at modvirke tyngdepunktets forskydninger som følge af aksebevægelser med store spændvidder er maskinsengen konstrueret ved hjælp af højkvalitets støbegods. Disse støbegods gennemgår en naturlig ældningsproces for at minimere indre belastninger i størst muligt omfang.
Præcisionsledningssystem: Specielt konstrueret til operationer med store vinkler, er justeringen mellem ledningsføringerne og skylledyserne blevet specielt kalibreret. Dette sikrer, at den dielektriske væske – selv under ekstreme hældningsvinkler – omslutter elektrodetråden præcist og derved opretholder et stabilt udladningsmiljø.
III. EDM-udledningskontrolstrategi
Stort tilspidset skæring indebærer, at den effektive tykkelse af emnet langs den lodrette akse af skærebanen konstant ændrer sig. Afladningsstrømforsyningssystemet integreret i DK45D har enestående tilpasningsevne:
Pulsenergiregulering: Baseret på realtidsovervågning af udladningsgabets status finjusterer systemet automatisk energioutputtet fra individuelle impulser. Dette forhindrer problemer som f.eks. hjørnekollaps eller termisk overbrænding (scorching) - problemer, der ofte opstår ved de skarpe hjørner af store tilspidsede snit.
Debris Flushing Optimering: Gennem optimering af det dielektriske cirkulationssystem løser maskinen effektivt det almindelige problem med ophobning af elektroerosionsrester under bearbejdning med stor konus og derved forbedrer overfladeintegriteten af det færdige emne.
Xinchengyang Machinery: Kvalitetskontrolsystem vs. Produktfordele
Xinchengyang Machinery omfavner fuldt ud princippet om, at "en miss er så god som en mile" - at selv en lille afvigelse kan føre til en massiv fejl. Gennem hele fremstillings- og leveringsprocessen af DK45D håndhæver virksomheden strengt en omfattende inspektionsprotokol i fuld sekvens. For færdige værktøjsmaskiner udfører Xinchengyang Machinery ikke kun metrologisk verifikation i overensstemmelse med globalt anerkendte standarder, men udfører også simulerede bearbejdningsforsøg skræddersyet til kundens specifikke applikationsscenarier. Denne strenge proces sikrer, at hver enkelt maskine, der forlader vores anlæg, kan prale af en 100 % kvalitetsbeståelsesrate.
Kortlægningstabel for kerneydelsesparameter
| Teknisk dimension | Konventionelt WEDM-udstyr | Xinchengyang DK45D model |
| Taper Processing Mulighed | Begrænset til små vinkler eller konstante tilspidsninger. | Understøtter stort spændvidde, variabel tilspidsning og kompleks konturskæring. |
| Axis Linkage Præcision | Grundlæggende 2-aksede eller forenklede 4-aksede systemer. | Højpræcision $X/Y/U/V$ 4-akset synkroniseret kobling i realtid. |
| Strukturel træthedsmodstand | Konventionelle rammer; modtagelig for termisk deformation. | Forstærket støbegods med høj termisk stabilitet design til tungt brug. |
| Alsidig bearbejdning | Velegnet til simple forme og grundlæggende mekaniske dele. | Ideel til rumfartshjul, komplekse stansematricer og specialiserede gear. |
| Kvalitetskontrolstandarder | Standardiseret prøveudtagningsinspektion. | Xinchengyang 100% fuld-proces inspektion (overensstemmende med internationale standarder). |
Nøgleydelse i industrielle applikationer
Blandt Xinchengyang Machinerys kundekreds er DK45D stor-tilspidsede wire-cut EDM-maskinen primært indsat i følgende højpræcisions- og avancerede teknologisektorer:
Komplekse stemplingsmatricer: Ved bearbejdning af store stansematricer er DK45D i stand til at færdiggøre den tilspidsede skærekant i en enkelt omgang, hvilket eliminerer behovet for sekundær slibning.
Luftfartskomponenter: Anvendes til bearbejdning af dele med specialiserede aerodynamiske profiler; dens store koniske forbindelsesevne er en væsentlig forudsætning for at udføre sådanne opgaver.
Præcisionskomponenter til biler: Demonstrerer usædvanlig høj gentagne positioneringsnøjagtighed ved fremstilling af uregelmæssigt formede dele til styre- og transmissionssystemer.
Ofte stillede spørgsmål (FAQ)
Q1: Hvorfor er DK45D velegnet til bearbejdning af stejle skråninger, mens standardværktøjsmaskiner ikke er det?
Standardværktøjsmaskiner har begrænset U/V-aksevandring, og deres mekaniske strukturer mangler tilstrækkelig stivhed, når de arbejder i en vippet stilling, hvilket ofte fører til wirevibrationsmærker. Xinchengyangs DK45D har specifikt udvidet effektiv vandring for U/V-akserne – forstærket af robuste styreskinner – og sikrer derved høj bearbejdningspræcision selv ved store vinkler.
Q2: Hvordan opretholdes bearbejdningspræcisionen under skæring i stejle vinkler?
Dette er afhængigt af den geometriske afvigelseskompensationsteknologi udviklet af Xinchengyang Machinery. Når elektrodetråden vippes, gennemgår det faktiske skærepunkt en lille fysisk forskydning; Værktøjsmaskinens kontrolsystem anvender realtidsalgoritmer til at anvende mikrojusteringer på X- og Y-akserne og derved udligne mekaniske fejl.
Q3: Hvordan sikrer Xinchengyang Machinery den ensartede kvalitet af hver DK45D-enhed?
I henhold til vores forpligtelse implementerer Xinchengyang strenge selvinspektioner i processen og slutproduktinspektioner. Efter afslutningen af den endelige montering gennemgår hvert værktøjsmaskine en fuld-last driftstest, der varer flere timer. Desuden bruges et laserinterferometer til at kalibrere alle præcisionsparametre, hvilket sikrer fuld overensstemmelse med internationale standarder samt vores kunders specifikke krav.
Q4: Stiller dette udstyr høje tekniske krav til operatørerne?
Selvom DK45D er en kraftfuld maskine, har Xinchengyang Machinery udstyret den med et intuitivt menneske-maskine-interface, der håndterer komplekse 4-akse koblingsberegninger i baggrunden. Teknikere med grundlæggende erfaring med ledningsskæring kan mestre teknikkerne til storkonisk bearbejdning efter blot at have gennemgået en kort periode med systematisk træning.
