Hvad bruges en wire EDM-maskine til?

Hvad en Wire EDM-maskine gør, og hvorfor den betyder noget i moderne fremstilling

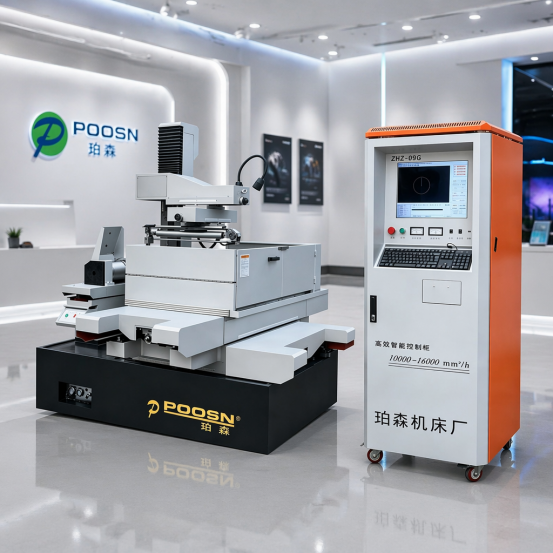

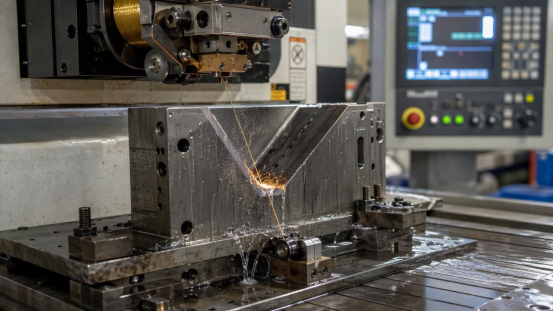

A wire EDM maskine (wire-elektrisk udladningsbearbejdningsmaskine) skærer elektrisk ledende materialer ved at generere kontrollerede elektriske gnister mellem en tynd, kontinuerligt bevægende trådelektrode og arbejdsemnet, der eroderer materiale langs en programmeret bane uden direkte mekanisk kontakt. Dette gør det til den foretrukne proces til at skære hærdet værktøjsstål, hårdmetal og andre svære at bearbejde metaller til præcise matricer, stanser, støbeforme og komplekse profildele, som konventionel fræsning eller drejning har svært ved at fremstille.

Fordi skæretråden aldrig fysisk presser mod emnet, introducerer wire EDM-bearbejdning meget lidt mekanisk belastning, hvilket er en af ​​grundene til, at det fortsat er en foretrukken proces til efterbehandling af hærdede komponenter efter varmebehandling. Teknologien spænder over flere maskinkategorier - højhastigheds wire-cut EDM, medium-speed wire-cut EDM og stor-konus wire-cut EDM - hver egnet til forskellige krav til nøjagtighed, hastighed og konusvinkel. At forstå disse forskelle hjælper fabrikationsbutikker, værktøjsmagere og OEM-købere med at vælge det rigtige CNC trådskæremaskine konfiguration til deres produktionsbehov.

Denne artikel gennemgår de almindelige maskintyper, deres arbejdsprincipper, typiske anvendelsesscenarier, sammenlignende ydeevnekarakteristika, vedligeholdelsespraksis, og hvor industrien er på vej hen – og giver værktøjsrumsledere og indkøbsteams en praktisk reference til evaluering wire EDM udstyr muligheder.

Nøgletilskud: Wire EDM fjerner hårdt, ledende materiale gennem gnisterosion i stedet for skærekraft, hvilket gør det til standardmetoden til præcisionsmatricer, forme og hærdede værktøjskomponenter.

Almindelige typer af tråd-EDM-maskiner og deres egenskaber

Trådskårne EDM-maskiner er generelt grupperet efter trådbevægelseshastighed og strukturelt design, og hver kategori tjener et særskilt segment af fremstilling af værktøj og matrice og præcisionsdele.

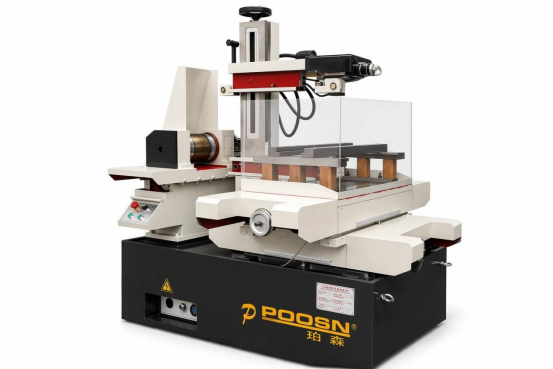

Høj-speed wire EDM maskiner Brug en frem- og tilbagegående molybdæntråd, der bevæger sig frem og tilbage og genbruges flere gange før udskiftning, hvilket giver en praktisk balance mellem forarbejdningseffektivitet og driftsøkonomi til almindeligt formfremstillingsarbejde.

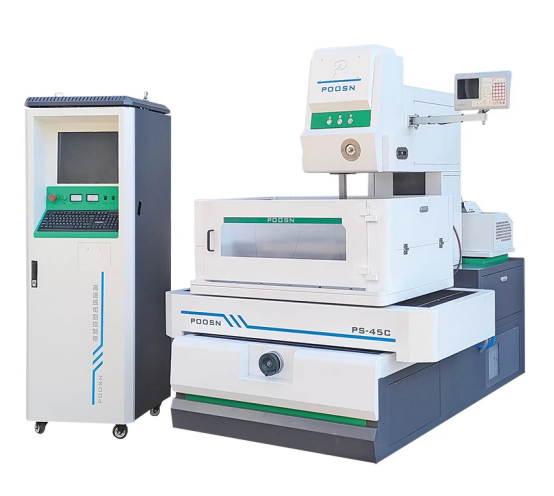

Medium-hastighed wire EDM maskiner tilføje raffinementer såsom forbedrede pulsstrømforsyninger, ledningsspændingskontrol med lukket sløjfe og multi-cut-strategier, som typisk giver en finere overfladefinish og strammere dimensionskonsistens end almindelige højhastighedsmodeller.

EDM-maskiner med stor tilspidsning er bygget med udvidet øvre wire-guide-vandring og specialiserede styremekanismer, så de kan skære stejle vinklede profiler, hvilket er afgørende for stansematricer, ekstruderingsmatricer og dele, der kræver trækvinkler.

Typiske udvælgelsesfaktorer efter maskinkategori

Nøglemuligheder: Valget mellem højhastigheds-, mellemhastigheds- og storkoniske wire-EDM-maskiner afhænger primært af påkrævet overfladefinish, dimensionel tolerance, og om delens geometri inkluderer stejle tilspidsningsvinkler.

Arbejdsprincip og kernemaskinestruktur

Et wire EDM-system fungerer ved at føre en tynd metallisk ledning - typisk molybdæn til højhastigheds- og mellemhastighedsmaskiner, eller messing til lavhastighedssystemer - kontinuerligt gennem skærezonen, mens en pulseret jævnstrømsstrømforsyning genererer en hurtig serie af elektriske udladninger mellem ledningen og emnet. Hver udledning fordamper en mikroskopisk mængde materiale fra arbejdsemnets overflade, og den dielektriske væske (normalt deioniseret vand) skyller de eroderede partikler væk, mens den også afkøler tråden og emnet. CNC-styringssystemet flytter arbejdsbordet langs programmerede X-Y-koordinater, og på maskiner med konisk skæreevne kan den øverste trådføring også skifte uafhængigt for at skabe vinklede snit. Fordi der ikke er nogen direkte mekanisk kraft mellem tråd og del, kan tyndvæggede og sarte komponenter skæres uden deformation.

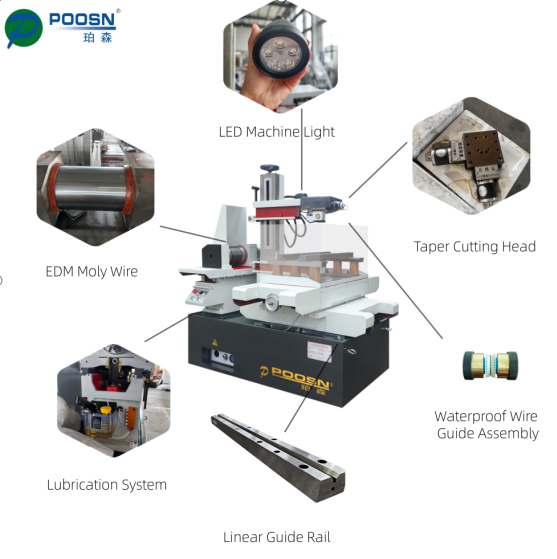

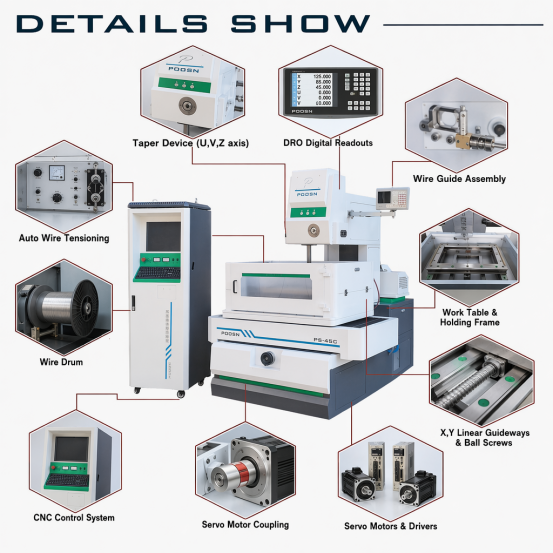

De vigtigste funktionelle grupper af en typisk wire-cut EDM-maskine inkluderer trådfremførings- og optagningssystemet, de øvre og nedre trådføringsenheder, arbejdsbords- og aksedrivsystemet, det dielektriske væskecirkulations- og filtreringssystem og CNC-styreskabet. Diagrammet nedenfor illustrerer, hvordan disse komponenter er arrangeret på en standard maskinramme.

I praksis fører trådspolen frisk eller istandsat tråd mod den øvre guide, som placerer tråden præcist over arbejdsemnet, før den passerer ned gennem snittet og vender tilbage til den nederste guide og opsamlingsspole. Arbejdsbordet, drevet af servomotorer langs X- og Y-akserne, bevæger det fastspændte emne i forhold til den faste trådbane i henhold til den programmerede emnegeometri. Dielektrisk væske pumpes kontinuerligt gennem skærespalten og filtreres for at fjerne eroderet affald, hvilket holder udledningsforholdene stabile og hjælper med at opretholde en ensartet skærekvalitet gennem en lang produktionsperiode.

Nøglemuligheder: En tråd-EDM-maskines skærenøjagtighed afhænger af den koordinerede ydeevne af dens trådfremføring, guide, aksedrev og dielektriske filtreringssystemer, der arbejder sammen, ikke på nogen enkelt komponent alene.

Ansøgningsscenarier og udvælgelsesovervejelser

Wire EDM-maskiner bruges på tværs af en lang række industrier, hvor hærdede, ledende materialer skal skæres i præcise former uden at inducere mekanisk belastning. Den mest almindelige anvendelse forbliver værktøjs- og matricefremstilling, hvor wire EDM skærer stanser, matricer og formhulrum fra forhærdede stål- og hårdmetalemner. Fabrikanter af rumfart og medicinsk udstyr er også afhængige af wire EDM til fremstilling af små, geometrisk komplekse komponenter, hvor snævre tolerancer og gratfri kanter er påkrævet. Billeverandører bruger tråd-EDM til fremstilling af stanseforme og til prototyping af komponenter, før de forpligter sig til processer med større volumen.

Ved vurdering af en wire cutting EDM maskine til salg , bør købere veje delens geometri (især om stejle koniske vinkler er påkrævet), hårdheden og tykkelsen af materialer, der skæres, påkrævet overfladefinish, og hvor meget uovervåget eller automatiseret drift butikken forventer at køre. Værktøjsrum, der for det meste producerer flade, ligevæggede matricekomponenter, kan ofte betjenes godt af en højhastigheds-wire-EDM-maskine, mens butikker, der regelmæssigt skærer stansematricer med trækvinkler, drager fordel af en dedikeret storkonisk maskine.

Nøglemuligheder: At matche maskintypen til delens geometri – især krav til konusvinkel og overfladefinishmål – er det mest praktiske udgangspunkt for valg af wire EDM-udstyr.

Sammenligning af relativ skærehastighed på tværs af maskintyper

Bearbejdningshastighed er en af de første faktorer, som værktøjsrumsledere spørger om, når de sammenligner wire EDM-udstyr, da det direkte påvirker, hvor mange dele en maskine kan producere i løbet af et produktionsvindue. I stedet for at citere præcise tal, der varierer betydeligt efter materiale, tykkelse, tråddiameter og pulsindstillinger, er det mere nyttigt at se på den relative hastighedspositionering af hver maskinkategori baseret på deres typiske designhensigt. High-speed wire EDM maskiner er konstrueret primært til gennemstrømning på almindeligt udstansningsarbejde. Mellemhastighedsmaskiner bytter noget rå hastighed for finere kontrol og multi-cut efterbehandling. Stort koniske maskiner er optimeret mere til vinkelskæringsevne end til maksimal lineær hastighed. Nedenstående diagram viser denne relative positionering som et simpelt illustrativt indeks snarere end som målte produktionsdata.

Denne vandrette sammenligning er med vilje vist som et relativt indeks snarere end et sæt af nøjagtige produktionstal, da den faktiske skærehastighed på enhver wire EDM-maskine afhænger i høj grad af emnets tykkelse, materialehårdhed, tråddiameter, skylleforhold og de specifikke pulsparametre valgt af operatøren. Det, som diagrammet illustrerer, er den generelle vægtning af design bag hver maskinkategori: højhastigheds-wire-EDM-maskiner er typisk specificeret af butikker, hvor skæring af gennemløbet på generelt matricearbejde er prioriteret. Mellemhastighedsmaskiner er placeret lidt lavere på ren hastighedsbasis, fordi en del af deres designhensigt er dedikeret til multi-cut-strategier, der forbedrer overfladefinish og dimensionsnøjagtighed i stedet for at maksimere rå skærehastighed.

Store koniske maskiner sidder lavest på dette relative indeks, ikke fordi de er ringere maskiner, men fordi deres mekaniske design - især den forlængede øvre styrevandring, der er nødvendig for at opnå stejle koniske vinkler - er optimeret til vinkelskæring i stedet for maksimal skærehastighed med lige vægge. En butik, der primært har brug for flade stanser og enkle stanseindsatser, vil generelt prioritere en højhastigheds- eller mediumhastighedskonfiguration, mens en butik, der regelmæssigt producerer stansematricer med trækvinkler, vil værdsætte koniske kapacitet frem for marginale hastighedsgevinster. At læse dette skema sammen med de faktiske deltegninger, en butik producerer, giver et meget mere meningsfuldt grundlag for maskinvalg end hastighed alene.

Nøglemuligheder: Skærehastigheden bør afvejes mod overfladefinish og krav til konus sammen, da den hurtigste maskine på papiret ikke altid passer bedst til dele med vinklet geometri.

Branchetendens: voksende anvendelse af automatiseret trådskæring og uovervåget drift

En af de mere tydelige tendenser, der er diskuteret på tværs af wire EDM-industrien i de seneste år, er skiftet mod automatiserede trådgevindsystemer, der kan genvinde wiren automatisk efter en pause uden at kræve, at en operatør manuelt genstarter skæringen. Denne funktion betyder noget, fordi uplanlagte ledningsbrud plejede at tvinge maskiner til at sidde inaktive, indtil nogen greb ind, hvilket begrænsede, hvor meget uovervåget produktion natten over eller i weekenden en butik realistisk kunne køre. Efterhånden som automatiseret gevindskæring er blevet mere pålidelig, har flere værktøjsrum været i stand til at forlænge uovervågede køretider, især for arbejde med støbeforme med flere hulrum og lange produktionsprogrammer. Linjediagrammet nedenfor illustrerer denne generelle bane som en kvalitativ tendens snarere end som en præcis markedsstatistik.

Den opadgående linje i dette diagram afspejler et generelt mønster, der er rapporteret bredt på tværs af fagpublikationer og producentlitteratur: automatiseret trådgevind flyttet fra en premium-funktion, der hovedsageligt findes på avancerede maskiner, til noget, der i stigende grad forventes, selv på mellemklassetråds-EDM-udstyr. Denne progression følger sammen med bredere forbedringer i ledningsbrudsdetektionssensorer, servostyringsreaktionsevne og dielektrisk væskefiltreringskonsistens, som alt sammen reducerer hyppigheden af ​​ledningsbrud i første omgang. Da der opstår færre pauser, og de der sker, bliver løst automatisk, kan maskiner efterlades kørende gennem uovervågede skift med langt mindre risiko for et stoppet snit, der sidder stille i timevis.

For værktøjsrum og jobbutikker har denne trend praktiske implikationer ud over bekvemmelighed. Forlænget uovervåget køretid ændrer, hvordan produktionsplaner planlægges, hvilket gør det muligt at starte komplekse, tidskrævende nedskæringer i slutningen af ​​et skift og lade dem fuldføre natten over. Det flytter også operatørens ansvar mod maskinopsætning, programmering og kvalitetsbekræftelse frem for kontinuerlig overvågning under selve skæringen. Butikker vurderer en ny wire EDM maskine Behandl i stigende grad automatiseret gevindskæringspålidelighed som en praktisk hverdagsfunktion snarere end en valgfri tilføjelse, især for faciliteter, der kører flere maskiner med begrænset bemanding pr. skift.

Nøglemuligheder: Pålidelig automatiseret trådgevind er blevet en praktisk basisforventning for butikker, der søger at forlænge uovervåget maskindriftstid og forbedre den overordnede fleksibilitet i produktionsplanlægningen.

Sammenligning af maskinattributter med en radarvisning

Fordi valg af tråd-EDM-maskine normalt involverer afbalancering af flere attributter på én gang i stedet for at optimere for en enkelt metrik, kan en sammenligning i radarstil hjælpe med at visualisere afvejninger mere tydeligt end en enkelt rangeret liste. Nedenstående diagram sammenligner højhastigheds-, mellemhastigheds- og storkoniske wire-EDM-maskiner på tværs af fem almindeligt vejede attributter: dimensionsnøjagtighed, overfladefinishkvalitet, skærehastighed, konisk skæreevne og typisk automatiseringsniveau. Hver egenskab bedømmes på en simpel relativ skala fra 1 til 5, der afspejler generelle designkarakteristika snarere end specifikke testede værdier fra en enkelt maskinmodel. Dette synspunkt er beregnet til at understøtte retningsbestemt beslutningstagning, ikke at erstatte en detaljeret gennemgang af tekniske specifikationer.

De overlappende former i denne radarsammenligning viser, hvorfor ingen enkelt lednings-EDM-kategori kan mærkes universelt bedre end de andre; hver form strækker sig længere langs akserne, der afspejler dens kernedesignformål. Mellemhastighedsprofilen strækker sig længst mod nøjagtighed og overfladefinish, i overensstemmelse med dens rolle som den kategori, der oftest vælges til efterbehandling af præcisionsmatricer og forme. Den store koniske profil trækker længst mod aksen med tilspidsning, hvilket afspejler det specialiserede mekaniske vandringsområde, der er indbygget i disse maskiner til vinkelskæring. Højhastighedsprofilen sidder mere centralt, hvilket afspejler dens rolle som en generel arbejdshest snarere end en specialistmaskine for en enkelt egenskab.

At læse et radardiagram som dette er mest nyttigt, når en butik oplister sin egen prioritetsrækkefølge for disse fem attributter, før den sammenligner maskiner. Et værktøjsrum, der producerer enkle fladvæggede skær i høj volumen, kan vægte skærehastigheden og automatiseringsniveauet mest, hvilket gør en højhastighedskonfiguration til et rimeligt udgangspunkt. En præcisionsformbutik, der producerer hulrum med snævre overfladefinishtolerancer, vil sandsynligvis vægte nøjagtigheden og overfladefinishen mere tungt, hvilket peger mod en konfiguration med mellemhastighed. En stansestempelproducent, der arbejder med stejle trækvinkler, vil naturligvis prioritere tilspidsningsevnen over de andre attributter. Ingen af ​​disse er absolutte regler, men radarvisningen hjælper med at indramme afvejningssamtalen på en struktureret måde.

Nøglemuligheder: Ingen tråd-EDM-maskinekategori dominerer på hver egenskab, så købere får mest værdi af en radarsammenligning, når de først rangerer, hvilke egenskaber der betyder mest for deres egne dele.

Typisk applikationsdistribution på tværs af brancher

Wire EDM-maskiner betjener et temmelig bredt tværsnit af fremstillingsindustrier, selvom værktøjs- og matricearbejde forbliver det mest etablerede anvendelsestilfælde med en bred margin. Donut-diagrammet nedenfor præsenterer en illustrativ fordeling af almindelige wire EDM-applikationsområder baseret på generelle industribrugsmønstre snarere end en specifik målt undersøgelse. Det er beregnet til at give læserne retningsbestemt kontekst om, hvor wire EDM-teknologi er mest brugt, så indkøbsteams og værktøjsrumsledere kan benchmarke deres eget brugsmønster i forhold til et generelt industribillede.

Værktøjs- og matricearbejde, herunder stansematricer, ekstruderingsmatricer og sprøjtestøbehulrum, optager den største andel i denne illustrative opdeling, som stemmer overens med tråd-EDM's oprindelse som en bearbejdningsproces, der er udviklet specifikt til at skære hærdet værktøjsstål nøjagtigt og gentagne gange. Luftfartsapplikationer repræsenterer et meningsfuldt sekundært segment, hovedsagelig fordi wire EDM's evne til at skære komplekse profiler i højstyrkelegeringer uden at inducere termisk forvrængning passer til de snævre tolerancekrav, der er almindelige i turbine og strukturelle komponenter. Fremstilling af medicinsk udstyr er også vokset til en bemærkelsesværdig nicheapplikation, især til små, indviklede dele såsom komponenter til kirurgiske instrumenter, hvor gratfrie kanter og dimensionspræcision er vigtige.

Den resterende andel, grupperet som bilindustrien og andre applikationer, omfatter produktion af stanseforme til karrosseripaneler og beslag samt generelt prototyparbejde på tværs af forskellige industrier. Denne bredere kategori har en tendens til at svinge mere med det overordnede produktionsaktivitetsniveau end de mere specialiserede værktøjs-og-matrice- og rumfartssegmenter, eftersom efterspørgsel efter prototyper ofte sporer udviklingscyklusser for nye produkter. Butikker, der primært betjener bilkunder eller generelle prototypingkunder, kan finde ud af, at deres eget applikationsmix hælder mere mod dette segment end den illustrerende fordeling, der er vist her, hvilket er normalt i betragtning af, hvor varieret kundegrundlag kan være på tværs af forskellige regioner og brancheklynger.

Nøglemuligheder: Fremstilling af værktøj og matrice er fortsat det centrale anvendelsesområde for wire EDM-teknologi, hvor arbejde inden for rumfart og medicinsk udstyr danner meningsfulde specialiserede segmenter.

Vedligeholdelsesvejledning for pålidelig langsigtet ydeevne

Konsekvent vedligeholdelse er det, der holder en tråd-EDM-maskine til at skære nøjagtigt over mange års produktionsbrug, og de fleste af nedenstående fremgangsmåder er standardanbefalinger, der findes på tværs af producentens servicedokumentation og bedste praksis i værktøjsrummet snarere end specialiserede teknikker, der er unikke for et enkelt mærke.

1. Efterse og udskift trådstyrene regelmæssigt, da slidte guider direkte påvirker skærenøjagtigheden og kan introducere inkonsistent skærbredde over tid.
2. Overvåg dielektrisk væskeresistivitet og filtreringsydelse, da forurenet eller ukorrekt konditioneret væske reducerer skærestabiliteten og kan fremskynde komponentslid.
3. Kontroller trådspændingskalibrering med jævne mellemrum, da inkonsekvent spænding er en almindelig bidragsyder til uplanlagte trådbrud under lange uovervågede kørsler.
4. Rengør og inspicér strømforsyningskontakterne, som slides ved kontinuerlig elektrisk udladning og kan påvirke gnistkonsistensen, hvis de ikke vedligeholdes.
5. Bekræft aksepositioneringsnøjagtigheden på en planlagt basis ved hjælp af passende måleudstyr, især efter væsentligt vedligeholdelsesarbejde eller udskiftning af komponenter.
6. Hold maskinmiljøet rimeligt stabilt i temperatur, da termiske udsving kan påvirke dimensionel repeterbarhed ved præcisionsskærearbejde.

Indbygning af disse kontroller i en rutinemæssig vedligeholdelsesplan i stedet for kun at løse problemer reaktivt hjælper med at reducere uplanlagt nedetid og understøtter ensartet delkvalitet på tværs af produktionskørsler. Værktøjsrum, der dokumenterer vedligeholdelsesintervaller og sporer trådføring eller kontaktudskiftningshistorik, har også en tendens til at fange udviklingsproblemer tidligere, før de påvirker tolerancer for færdige dele.

Valg af udstyr fra en wire EDM producent med rationelt produktdesign og ensartet kvalitetstestpraksis spiller også en betydningsfuld rolle for langsigtet pålidelighed. Taizhou Xinchengyang Machinery Manufacturing Co., Ltd., en specialiseret producent med mange års erfaring i forskning, udvikling og produktion af elektrisk udladningsbearbejdning og specielt bearbejdningsudstyr, anvender positioneringsnøjagtighedstest på hver værktøjsmaskine, før den forlader fabrikken, hvilket er en praktisk måde, producenter arbejder på for at understøtte ensartet outputkvalitet for kunderne i hele udstyrets levetid. Virksomhedens produktsortiment spænder over PS-C og DK77-BC serierne af medium-speed trådskære EDM-maskiner, DK77-A og DK77-B serierne af højhastigheds trådskære-EDM-maskiner, og DK77-D-serien af storkoniske trådskærende EDM-maskiner, med udvalgte modeller, der sælges på tværs af hjemmemarkederne, det vestlige Europa og Asien, eksporteret til markeder, og Asien. Amerika.

Nøglemuligheder: Planlagt vedligeholdelse af ledningsføringer, dielektrisk filtrering og ledningsspændingskalibrering er centralt for at opretholde nøjagtig, repeterbar lednings-EDM-ydeevne på lang sigt.
