Lednings-EDM-maskiner forklaret: Typer, arbejdsprincip og valgvejledning

Almindelige typer af tråd-EDM-maskiner og deres egenskaber

Wire EDM-maskiner er generelt grupperet efter trådhastighed, trådmateriale og konisk skæreevne, og disse tre faktorer bestemmer i høj grad, hvad en given maskine håndterer godt. Medium-hastighed wire EDM maskiner kører frem- og tilbagegående molybdæntråd med en kontrolleret, moderat hastighed og er meget udbredt, hvor der er behov for en balance mellem skærehastighed og overfladefinish. High-speed wire EDM maskiner bruger også typisk frem- og tilbagegående molybdæntråd, men er tunet til hurtigere materialefjernelse på ligetil, lav-tilspidsede profiler. Stort konisk wire EDM maskiner er bygget op omkring et udvidet vippeaksevandringsområde, så wiren kan vinkles gennem et bredt område, hvilket gør dem til et praktisk valg til punch-and-die arbejde, ekstruderingsmatricer og andre dele, der har brug for en udtalt trækvinkel skåret i en hærdet blok.

Fordi disse kategorier beskriver et spektrum snarere end tre stift adskilte designs, ender mange butikker med at vælge baseret på de delfamilier, de oftest skærer, frem for en enkelt ideel konfiguration. Oversigten nedenfor opsummerer, hvordan hver type typisk er placeret i en wire EDM maskinværksteds arbejdsgang.

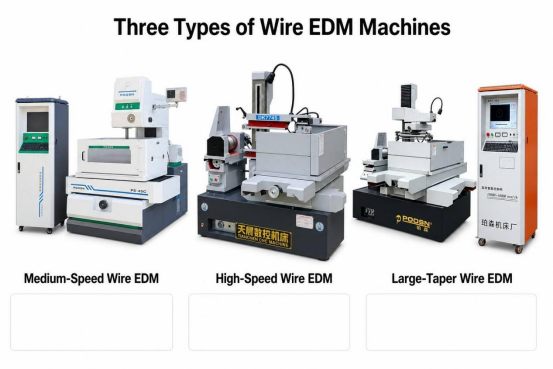

Medium-Hastighed Wire EDM Frem- og tilbagegående molybdæntråd, afbalanceret skærehastighed og overfladefinish, fælles for generelle værktøjs- og formkomponenter såsom PS-C- og DK77-BC-serien. Høj hastighed Wire EDM Frem- og tilbagegående molybdæntråd tunet til hurtigere gennemstrømning ved profilskæring med lavere tilspidsning og større volumen, såsom DK77-A- og DK77-B-serien. Stor-Taper Wire EDM Forlænget vippeaksevandring for udtalte trækvinkler på stanser, matricer og ekstruderingsværktøjer, såsom DK77-D-serien.

Skærehastighed er et af de første spørgsmål, butikker stiller, når de sammenligner wire EDM maskintyper, da det direkte påvirker cyklustiden og gennemløbet. Råhastighed i sig selv fortæller dog ikke hele historien, fordi tilspidsningsevne og opnåelig præcision ofte afvejer, hvor hurtigt wiren kan bevæge sig gennem snittet. Nedenstående diagram placerer mellemhastigheds-, højhastigheds- og storkoniske wire-EDM-maskiner side om side ved hjælp af et relativ effektivitetsindeks i stedet for absolutte skærehastigheder, da den faktiske hastighed varierer med materiale, tykkelse og generatorindstillinger. Dette illustrative indeks er beregnet til at vise de generelle mønsterbutikker, der møder i praksis, snarere end at tjene som et fast præstationstal for en bestemt maskine. Forståelse af dette mønster hjælper med at indsnævre, hvilken wire EDM-maskinetype der er værd at vurdere yderligere for en given delfamilie.

Som diagrammet illustrerer, har højhastigheds-wire EDM-maskiner en tendens til at score højest på det relative skæreeffektivitetsindeks, hvilket afspejler deres designfokus på hurtig materialefjernelse for ligetil profiler. Medium-speed wire EDM-maskiner sidder tæt bagved, hvilket afspejler en designfilosofi, der balancerer et rimeligt hurtigt snit med mere stabil trådspænding og finere overfladekontrol. EDM-maskiner med stor tilspidsning viser det laveste relative indeks i denne sammenligning, men det betyder ikke, at de generelt er en svagere maskine; det afspejler blot, at skæring i en udtalt vinkel i sagens natur forsinker processen sammenlignet med et lige, lodret snit. I praksis vil en butik, der skærer simple stansestanser ved høj volumen, sædvanligvis værdsætte den gennemløbsfordel, som højhastigheds-wire EDM-konfigurationer tilbyder. En butik, der producerer præcisionsformkomponenter med strammere krav til overfladefinish, kan læne sig mod medium-speed wire EDM, hvor den mere kontrollerede trådfremføring understøtter en renere slutpassage. En butik, der regelmæssigt bearbejder matricer, ekstruderingsværktøj eller stanser med trækvinkler, vil opdage, at tilspidsningsevnen betyder mere end råhastigheden, da uden den kan delen slet ikke produceres på maskinen. Det er også værd at bemærke, at skærehastigheden på enhver wire EDM-maskine ændres med emnets tykkelse, tråddiameteren og antallet af trimpassager, der bruges til at ramme en måloverfladefinish. Tykkere emner reducerer generelt den opnåelige skærehastighed uanset maskintype, da mere materiale skal eroderes pr. enhed af trådvandring. Flere trimsnit, som er almindelige, når en fin overfladefinish er påkrævet, tilføjer også total behandlingstid, selvom de ikke ændrer maskinens underliggende hastighedsklassificering. Af denne grund er det relative indeks i diagrammet bedst brugt som udgangspunkt for at indsnævre maskintype, med en mere detaljeret evaluering af specifikke emnegeometri og krav til finish efterfølgende. Butikker, der regelmæssigt kører en blanding af ligetil og tilspidsede dele, vælger nogle gange en EDM-maskine med stor tilspidsning, fordi den stadig kan udføre standard lodrette snit, hvilket giver den ekstra fleksibilitet, selvom dens relative effektivitetsindeks er lavere for specifikt tilspidset arbejde. At matche maskintypen til den dominerende delfamilie i en butiks arbejdsbyrde har en tendens til at betyde mere end at optimere udelukkende for den højeste skærehastighed.

Nøgletilskud: De tre hovedkategorier af wire-EDM-maskiner afvejer hastighed, tilspidsningsevne og finishkontrol, så den dominerende delfamilie, som en butik skærer, bør vejlede valget mere end nogen enkelt præstationstal.

Sådan fungerer Wire EDM-maskiner: Arbejdsprincip og kernestruktur

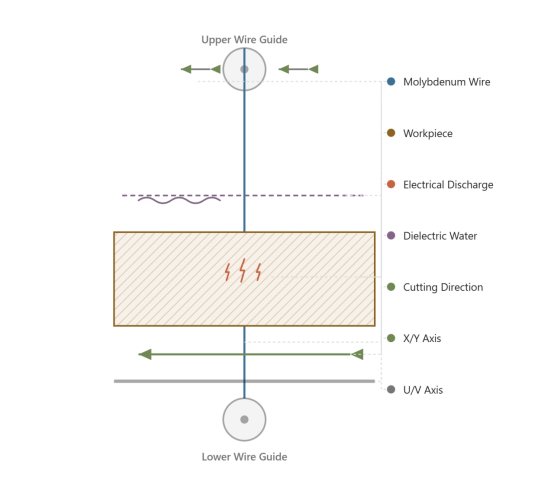

Hver wire EDM-maskine, uanset kategori, fjerner materiale igennem gnist erosion : en kontinuerligt bevægende ledningselektrode holdes en lille, kontrolleret afstand fra arbejdsemnet, og tusindvis af hurtige elektriske udladninger pr. sekund fordamper små mængder metal langs den programmerede vej. Tråden i sig selv rører aldrig fysisk emnet, hvorfor trådskæring EDM kan bearbejde hærdet værktøjsstål, hårdmetal og andre svære at skære materialer uden de mekaniske skærekræfter, der begrænser konventionel bearbejdning.

En dielektrisk væske, typisk deioniseret vand, strømmer kontinuerligt gennem skærespalten. Denne væske afkøler tråden og emnet, skyller eroderede partikler væk, så de ikke forstyrrer efterfølgende udledninger, og hjælper med at kontrollere gnistgabets elektriske karakteristika. Et servokontrolsystem overvåger kontinuerligt mellemrumsforhold og justerer trådpositionen i realtid for at opretholde et stabilt, ensartet mellemrum, efterhånden som skæringen skrider frem. I mellemtiden driver en CNC-styring X- og Y-akserne for at spore den programmerede delprofil, og på maskiner, der er bygget til konisk skæring, vipper yderligere U- og V-aksebevægelser trådstyrene, så wiren kan skære i en vinkel i stedet for strengt lodret.

Kernekomponenter delt på tværs af tråd EDM-maskinetyper

1. Trådforsynings- og opsamlingssystem, som tilfører frisk tråd kontinuerligt og opsamler brugt tråd, efter at den er passeret gennem skæret
2. Øvre og nedre trådføringer, som positionerer tråden præcist og på maskiner med tilspidsning vipper for at producere vinklede snit
3. Trådspændingskontrol, som holder wiren stram og stabil, så den modstår afbøjning under skæring
4. Dielektrisk væskecirkulation og filtreringssystem, som tilfører ren væske til skærespalten og fjerner eroderet affald
5. Pulsgenerator, som producerer de elektriske udladninger, der faktisk eroderer materialet
6. CNC-styring og aksedrivsystem, som positionerer arbejdsbordet og trådføringerne i henhold til den programmerede emnegeometri

Overfladefinish opnås sjældent i et enkelt gennemløb på en wire EDM-maskine, og forståelsen af, hvordan finish forbedres på tværs af successive snit, hjælper med at forklare, hvorfor multi-pass-programmering er standardpraksis. Et første, groft snit fjerner hovedparten af ​​materialet hurtigt, men efterlader en forholdsvis grov overflade, da prioriteten på det tidspunkt er materialefjernelse frem for finish. Efterfølgende trimsnit bruger lavere energiindstillinger og langsommere fremføringshastigheder specifikt for at reducere overfladens ruhed trin for trin. Diagrammet nedenfor viser et typisk, illustrativt mønster af, hvordan Ra, et almindeligt mål for overfladeruhed, har tendens til at falde over et groft snit og adskillige trimpassager. Disse værdier repræsenterer generel wire EDM-procesadfærd snarere end et garanteret resultat for en specifik maskine, materiale eller parametersæt.

Linjen i diagrammet falder skarpt mellem det grove snit og det første trimsnit, hvilket afspejler, hvor meget af overfladeuregelmæssighederne fra hurtig, højenergi-erosion, der bliver fjernet i den første afsluttende omgang. Hvert ekstra trimsnit fortsætter med at sænke Ra-værdien, men med gradvist mindre mængder, hvilket illustrerer et mønster af faldende afkast, som er almindeligt på tværs af EDM-efterbehandlingsprocesser generelt. Dette mønster med faldende afkast er en af ​​grundene til, at butikker afvejer omkostningerne ved et ekstra trimkort i forhold til, hvor meget finish det faktisk giver for en given del. Dele, der er bestemt til yderligere polering eller teksturering, stopper nogle gange efter to eller tre omgange, da den resterende ruhed alligevel vil blive behandlet med et separat efterbehandlingstrin. Dele, der skal opfylde en stram overfladefinishspecifikation, såsom visse præcisionsformhulrum, retfærdiggør ofte at køre yderligere trimpas for at nå en lavere praktisk Ra-værdi. Tråddiameter, generatorindstillinger og dielektrisk væsketilstand har alle indflydelse på, hvor hurtigt Ra forbedres fra den ene passage til den næste, så den nøjagtige kurve vil variere fra job til job. Maskiner med mere stabil wirespændingskontrol, ofte forbundet med medium-speed wire EDM-konfigurationer, har en tendens til at producere mere ensartet finishforbedring på tværs af gennemløb. Fordi hvert trimpas tilføjer behandlingstid, påvirker det samlede antal anvendte gennemløb direkte cyklustiden, hvilket er en vigtig planlægningsfaktor ved siden af ​​selve målmålet. Butikker, der programmerer en ny del, starter typisk med en kendt trimsekvens fra lignende tidligere arbejde og justerer antallet af gennemløb baseret på, hvordan den resulterende finish måler. Overvågning af faktisk målte Ra-værdier i forhold til et mønster som dette kan hjælpe med at identificere, hvornår maskinens ledningsføringer, spændingssystem eller skylning kan være underpræsterende, da en fladere end forventet kurve ofte peger på et mekanisk eller procesproblem snarere end et programmeringsproblem. Over tid understøtter sporing af dette forhold også mere nøjagtige tilbud, da en butik kan estimere cyklustiden mere pålideligt, når den ved nogenlunde, hvor mange trimpas en given finishspecifikation vil kræve.

Nøgletilskud: Trådskæring-EDM-processen er afhængig af et stabilt gnistgab, kontinuerlig dielektrisk skylning og multi-pass-programmering, og den samme kernestruktur ligger til grund for både medium-speed, high-speed og stor-tilspidsede wire EDM-maskiner.

Anvendelsesscenarier og udvælgelseskriterier for Wire EDM-udstyr

Wire EDM-maskiner betjener en bred vifte af industrier, og forståelsen af, hvor teknologien typisk anvendes, hjælper med at sætte beslutninger om valg af maskine i kontekst. Form- og matricearbejde har historisk set været et af de største anvendelsesområder for wire EDM, da processen udmærker sig ved at skære hærdet værktøjsstål til præcise hulrum og stansegeometrier. Præcisionsværktøj, bilkomponenter og luftfarts- eller medicinske dele er også afhængige af wire EDM, hvor snævre tolerancer eller hårde materialer gør konventionel bearbejdning vanskelig. Donut-diagrammet nedenfor opdeler en illustrativ, repræsentativ fordeling af wire EDM-applikationer på tværs af disse brede industrisegmenter. Som med det tidligere diagram er disse procentsatser beregnet til at formidle generelle industrimønstre snarere end nøjagtige markedsandelstal for en specifik periode eller region.

Støbe- og matriceapplikationer udgør den største illustrative andel i diagrammet, som stemmer overens med wire EDM's mangeårige rolle i at skære hulrum, kerner og skær fra hærdet værktøjsstål, som ville være vanskeligt at bearbejde konventionelt. Præcisionsværktøj repræsenterer det næststørste segment, der dækker emner som målere, armaturer og stansekomponenter, hvor snævre dimensionelle tolerancer betyder mere end produktionsvolumen. Bilkomponenter tegner sig også for en meningsfuld andel, hvilket afspejler branchens løbende behov for holdbare stansematricer, gear og præcisionspasningsdele. Luftfarts- og medicinske applikationer, selvom de er mindre i den samlede andel, har en tendens til at kræve nogle af de snævreste tolerancer og mest krævende materialespecifikationer, herunder nikkelbaserede superlegeringer og titanium, der er vanskelige at bearbejde med konventionelle skæremetoder. Den resterende "anden industriel" kategori fanger en bred blanding af use cases, fra prototypeudvikling til specialelektronikhuse, som ikke passer pænt ind i de andre segmenter. Denne fordeling antyder også, hvorfor mellemhastigheds- og storkoniske wire-EDM-maskiner forbliver populære valg, eftersom form-, matrice- og værktøjsarbejde ofte drager fordel af den tilspidsningsevne og finishstyring, som disse maskintyper tilbyder. Butikker, der går ind i et nyt markedssegment, kan bruge en distribution som denne som en grov guide til, hvilke muligheder der sandsynligvis betyder mest, selvom den faktiske efterspørgsel altid afhænger af den specifikke kundebase, en butik betjener. En værktøjsfokuseret butik kan for eksempel prioritere tilspidsningsevne og overfladefinish frem for rå skærehastighed, givet hvor meget af værktøjssegmentet involverer komplekse geometrier med tæt tolerance. En automotive-fokuseret butik, der skærer større mængder af enklere stansematricekomponenter, kan i stedet prioritere skærehastighed og cyklustid for at holde trit med produktionsplanerne. Fordi wire EDM er en subtraktiv, berøringsfri proces, der ikke udøver væsentlig mekanisk kraft på emnet, forbliver det en mulighed på tværs af alle disse segmenter, når hårdhed eller geometrisk kompleksitet udelukker konventionelle skæremetoder.

Nøglemuligheder: At matche en wire EDM-maskine til materialetykkelse, påkrævet tilspidsningsvinkel og måloverfladefinish er en mere pålidelig udvælgelsestilgang end at vælge baseret på industrien alene.

Detaljeret sammenligning: Medium-Speed vs High-Speed vs Large-Taper Wire EDM

At vælge mellem mellemhastigheds-, højhastigheds- og storkoniske wire-EDM-maskiner kommer ofte ned til at veje flere muligheder på én gang i stedet for at optimere for en enkelt metrisk. Præcision, skærehastighed, tilspidsningsevne, automatiseringsniveau og overordnet applikations-alsidighed er alle faktorer, der er afgørende for, hvilken maskintype der passer bedst til en butiks typiske arbejdsbyrde. En sammenligning med et enkelt tal kan være misvisende her, da en maskine, der scorer godt på hastighed, kan score lavere på taper-evne og omvendt. Radardiagrammet nedenfor placerer alle tre maskintyper på tværs af disse fem dimensioner ved hjælp af en illustrativ 1-til-10 relativ skala, hvilket gør afvejningen nemmere at se med et øjeblik. Som med de tidligere diagrammer er disse værdier beregnet til at repræsentere generelle tendenser på tværs af kategorien snarere end specifikationsarket for en specifik model.

Radardiagrammet viser, at medium-speed wire EDM-maskiner danner en relativt afbalanceret form, der scorer rimeligt godt på tværs af præcision, automatisering og alsidighed uden at være den bedste præster i nogen enkelt dimension. High-speed wire EDM-maskiner strækker sig længst langs hastighedsaksen, i overensstemmelse med deres designfokus på hurtig skæring i store mængder af ligetil profiler. EDM-maskiner med stor tilspidsning strækker sig længst langs konusevneaksen, hvilket afspejler den udvidede aksevandring og hældningsområde, der gør vidvinkelskæring muligt i første omgang. Det er bemærkelsesværdigt, at maskiner med stor konus også har en respektabel præcisionsscore i denne sammenligning, da tilspidsningsevne og skærenøjagtighed ikke udelukker hinanden i en velbygget maskine. Alsidighedsaksen har en tendens til at favorisere mellemhastigheds- og storkoniske konfigurationer lidt mere end højhastighedsmaskiner, da evnen til at håndtere både lige og tilspidset arbejde udvider rækken af ​​dele, en enkelt maskine kan producere. Automationsresultater er ret tæt på alle tre typer i denne illustrative sammenligning, hvilket afspejler, hvordan automatisk trådtrådning, programmerbar spændingskontrol og CNC-positionering er blevet almindelige funktioner på tværs af moderne tråd-EDM-maskiner generelt i stedet for at være unikke for én kategori. Butikker, der primært skærer ligevæggede værktøjskomponenter i stor mængde, vil sandsynligvis opdage, at højhastighedsmaskinens fordel på hastighedsaksen opvejer dens lavere koniske score. Butikker, der producerer stanser, matricer eller ekstruderingsværktøjer med trækvinkler, vil lægge mere vægt på konusevneaksen, hvor store koniske maskiner klart fører. Butikker med en blandet arbejdsbyrde, der skærer både ligetil og tilspidsede dele på tværs af forskellige jobs, trækker ofte mod den mere afbalancerede profil, der vises af mellemhastigheds wire EDM-maskiner. At læse et radardiagram som dette handler mindre om at vælge den største enkeltform og mere om at matche formens stærkeste akser til de specifikke krav til en butiks typiske dele. Fordi disse værdier er illustrative snarere end målt fra en specifik model, bør butikker, der vurderer et køb, bekræfte den faktiske præcision, hastighed og tilspidsning direkte med udstyrsproducenten for den pågældende model.

Nøglemuligheder: ingen enkelt lednings-EDM-kategori leder på alle dimensioner, så butikker med en blandet arbejdsbyrde drager ofte fordel af at evaluere præcision, hastighed, tilspidsningsområde og automatisering sammen i stedet for en enkelt faktor alene.

Vedligeholdelsesretningslinjer for Wire EDM-maskiner

Konsekvent vedligeholdelse holder en wire EDM-maskine skære til dens designet nøjagtighed over mange års brug, og de fleste af rutineopgaverne er ligetil, når de først er indbygget i en almindelig tidsplan. Trådspændingen bør kontrolleres og kalibreres med jævne mellemrum, da en ledning, der løber for løst eller for stramt, kan påvirke retheden og til gengæld delens nøjagtighed. Dielektrisk væskekvalitet, typisk målt gennem vandresistivitet, kræver regelmæssig overvågning sammen med rettidig filterudskiftning, da forurenet eller dårligt konditioneret væske sænker skæringen og kan øge ledningsbrud. Trådstyrene slides gradvist ved konstant kontakt med den bevægende wire og bør inspiceres med et fastsat interval og udskiftes, når slid påvirker skærets rethed. Den dielektriske tank, arbejdsbordet og ledningsbanen bør rengøres regelmæssigt for at forhindre, at snavs ophobes i at forstyrre skylning og elektrisk kontakt.

Yderligere praksis, der understøtter langsigtet nøjagtighed

1. Kontroller jævnligt maskinens nivellerings- og aksepositioneringsnøjagtighed i forhold til en kendt reference
2. Hold en fortegnelse over vigtige forbrugsstoffer, herunder ledninger, filtre og ledningsføringer, for at undgå uplanlagt nedetid
3. Efterse og smør styreskinner og kugleskruer i henhold til producentens anbefalede interval
4. Registrer tilbagevendende problemer, såsom uventet ledningsbrud, så mønstre kan spores tilbage til en grundlæggende årsag

Nøglemuligheder: Dielektrisk væsketilstand, slid på trådføringen og periodiske positionskontroller er de vedligeholdelsesfaktorer, der er tættest knyttet til en tråd-EDM-maskines langsigtede skærenøjagtighed.

Om POOSN – Professional Wire EDM Machine Manufacturer

Om POOSN – Professional Wire EDM Machine Manufacturer

Taizhou Xinchengyang Machinery Manufacturing Co., Ltd er et eksempel på en producent, der er struktureret omkring denne type produktbredde. Virksomheden fokuserer på forskning, udvikling og produktion af elektrisk afladningsbearbejdningsudstyr og tilhørende specialbehandlingsteknologi med et produktsortiment, der spænder over PS-C og DK77-BC medium-speed wire EDM serie , den DK77-A og DK77-B højhastigheds wire EDM serier , og the DK77-D storkonisk wire EDM serie . Hvert værktøjsmaskine testes for positioneringsnøjagtighed som en del af produktionen, et trin, der er direkte relevant for de aksepositioneringsvedligeholdelsestjek, der er diskuteret ovenfor, eftersom en maskines startnøjagtighed sætter den basislinje, som løbende vedligeholdelse er beregnet til at bevare. Virksomhedens produkter sælges på tværs af hjemmemarkeder, med udvalgte modeller eksporteret til Sydøstasien, Vestasien, Europa og Amerika, hvilket afspejler den slags dokumentation og eftersalgskommunikation, som købere af internationalt EDM-udstyr typisk kigger efter, når de sammenligner leverandører. Denne brede erfaring, parret med et erklæret fokus på kvalitet og kundernes behov, illustrerer de generelle profilbutikker, der skal kigge efter, når de vurderer enhver producent af tråd-EDM-maskine, uanset om den specifikke leverandør er den, der i sidste ende er valgt.

Nøgleopgave: Valg af den rigtige Wire EDM-maskine afhænger af dit emnemateriale, tykkelse, påkrævet nøjagtighed, tilspidsningsvinkel og produktionsvolumen. Hvis du ikke er sikker på, hvilken maskine der passer til din applikation, skal du kontakte POOSN og dele dine emnespecifikationer. Vores team kan hjælpe dig med at vælge en passende Wire EDM-løsning.
